产品中心
查看分类产品中心

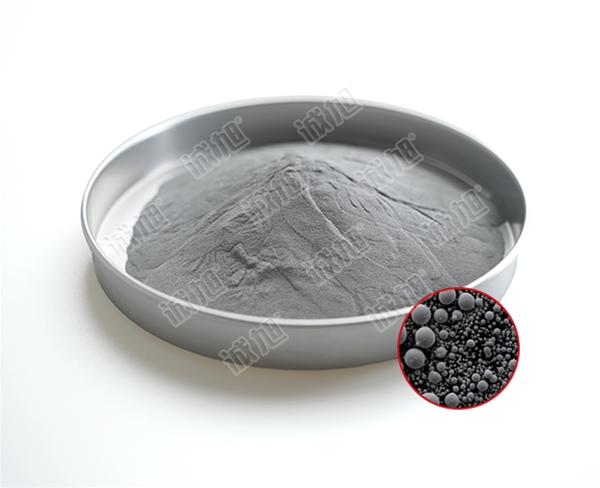

3D打印用合金粉末
旭阳旗下诚旭合金粉末
产 品 简 介
本系列适配SLM金属3D打印工艺，具备氧含量低、球形度高、流动性佳、批次稳定性强的特点，可满足高精度、复杂结构零部件增材制造需求。产品涵盖AlSi10Mg、AlSi7Mg等常规铝粉，以及AM6061、AM5083等改良型新型铝粉，解决传统铝材打印缺陷多、无法阳极氧化等行业问题。同时配套CuCrZr、纯铜等铜合金粉末，导热导电性能优异，适配航空配件、3C电子、新能源散热构件的规模化打印生产。
产 品 型 号
01 AISi10Mg/AISi7Mg
|
生产工艺 |
粒径 |
粉末优点 |
应用领域 |
|
真空气雾化法 |
15-53μm |
球形度高 |
轻量化3D打印结构件产品 |
|
20-63μm |
☆化学成分：
|
名称 |
项目 |
化学成分 |
||||||||||
|
Al |
Si |
Mg |
Fe |
Cu |
Mn |
Ni |
Zn |
Ti |
Pb |
Sn |
||
|
AISi10Mg |
规格范围 |
Bal. |
9.0-11.0 |
0.20-0.45 |
0.55 |
0.05 |
0.45 |
0.05 |
0.10 |
0.15 |
0.05 |
0.05 |
|
检测结果 |
- |
10.02 |
0.36 |
0.056 |
<0.01 |
<0.01 |
<0.01 |
<0.01 |
0.01 |
<0.03 |
<0.03 |
|
|
AISi7Mg |
规格范围 |
Bal. |
6.5-7.5 |
0.45-0.75 |
0.20 |
0.10 |
0.10 |
0.05 |
0.10 |
0.08-0.25 |
0.05 |
0.05 |
|
检测结果 |
- |
7.15 |
0.56 |
0.08 |
<0.01 |
<0.01 |
<0.01 |
0.011 |
0.16 |
<0.03 |
<0.03 |
|
☆产品性能对比：
|
品名 |
规格 (μm) |
粒度(μm) |
流动性 (s/50g) |
松装密度 (giem³) |
振实密度 (g/cm) |
氧含量 (ppm) |
粉末打印后力学性能(退火后) |
||||
|
D10 |
D50 |
D90 |
屈服强度Mpa |
抗拉强度Mpa |
延伸率% |
||||||
|
AISi10Mg |
20-63 |
24.12 |
42 |
67.82 |
90 |
1.54 |
1.73 |
<500 |
≥200 |
≥320 |
≥12 |
|
ASi7Mg |
20-63 |
23.98 |
43.04 |
67.71 |
93 |
1.44 |
1.64 |
<500 |
≥200 |
≥300 |
≥15 |
02 316L不锈钢粉末
|
生产工艺 |
粒径 |
粉末优点 |
应用领域 |
|
气雾化 |
15-45μm |
相对真空气雾化粉末价格更低，相对水雾化粉末球形度和氧含量控制上更具优势。 |
汽车零件制造 |
|
20-53μm |
☆化学成分：
|
元素含量 |
C |
Cr |
Ni |
Mo |
Mn |
Si |
P |
S |
Fe |
|
含量 |
≤0.03% |
16-18% |
10-14% |
2-3% |
≤2% |
≤1% |
≤0.045% |
≤0.045% |
余量 |
☆打印性能：
|
产品名称 |
规格 |
屈服强度( Mpa) |
抗拉强度( Mpa) |
延伸率(%) |
|
316L |
15-53um |
200±20 |
500±20 |
≥35 |
03高强铝合金粉一AlMgMnScZr
|
生产工艺 |
粒径 |
粉末优点 |
应用领域 |
|
真空气雾化法 |
15-53μm |
球形度高 |
轻量化3D打印结构件产品 |
|
20-63μm |
☆打印性能：
|
产品名称 |
未热处理 |
热处理 |
||||
|
屈服强度Re(MPa) |
抗拉强度Rm(MPa) |
延伸率(%) |
屈鹏强度Re[MPa |
抗拉强Rm(MPa) |
断后延伸率A(9%) |
|
|
AM5083 |
>360 |
>400 |
>11 |
>480 |
>500 |
>9 |
04可阳极氧化\高导热3D打印铝合金粉末一AM6061
|
生产工艺 |
粒径 |
粉末优点 |
应用领域 |
|
真空气雾化法 |
15-53μm |
流动性好 |
汽车3D打印制造 |
|
20-63μm |
☆ 产品打印性能：
|
产品名称 |
未热处理 |
热处理 |
||||
|
屈服强度Re(MPa) |
抗拉强度Rm(MPa) |
延伸率(%) |
屈服强度Re(MPa) |
抗拉强度Rm(MPa) |
断后延伸率A(9%) |
|
|
AM6061 |
>175 |
>210 |
≥15 |
>280 |
>310 |
>11 |
☆ 导热系数：
|
编号 |
温度(℃) |
导热系数(W/(m.K)) |
|
1 |
25 |
225 |
|
100 |
226 |
|
|
2 |
25 |
200 |
|
100 |
210 |

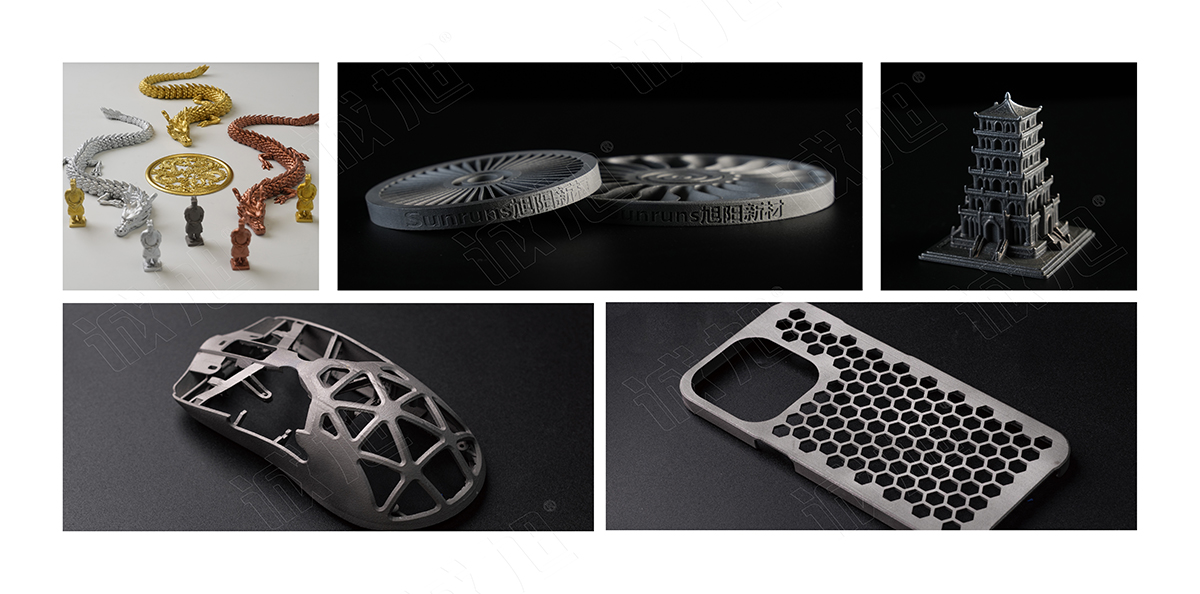

产 品 应 用
